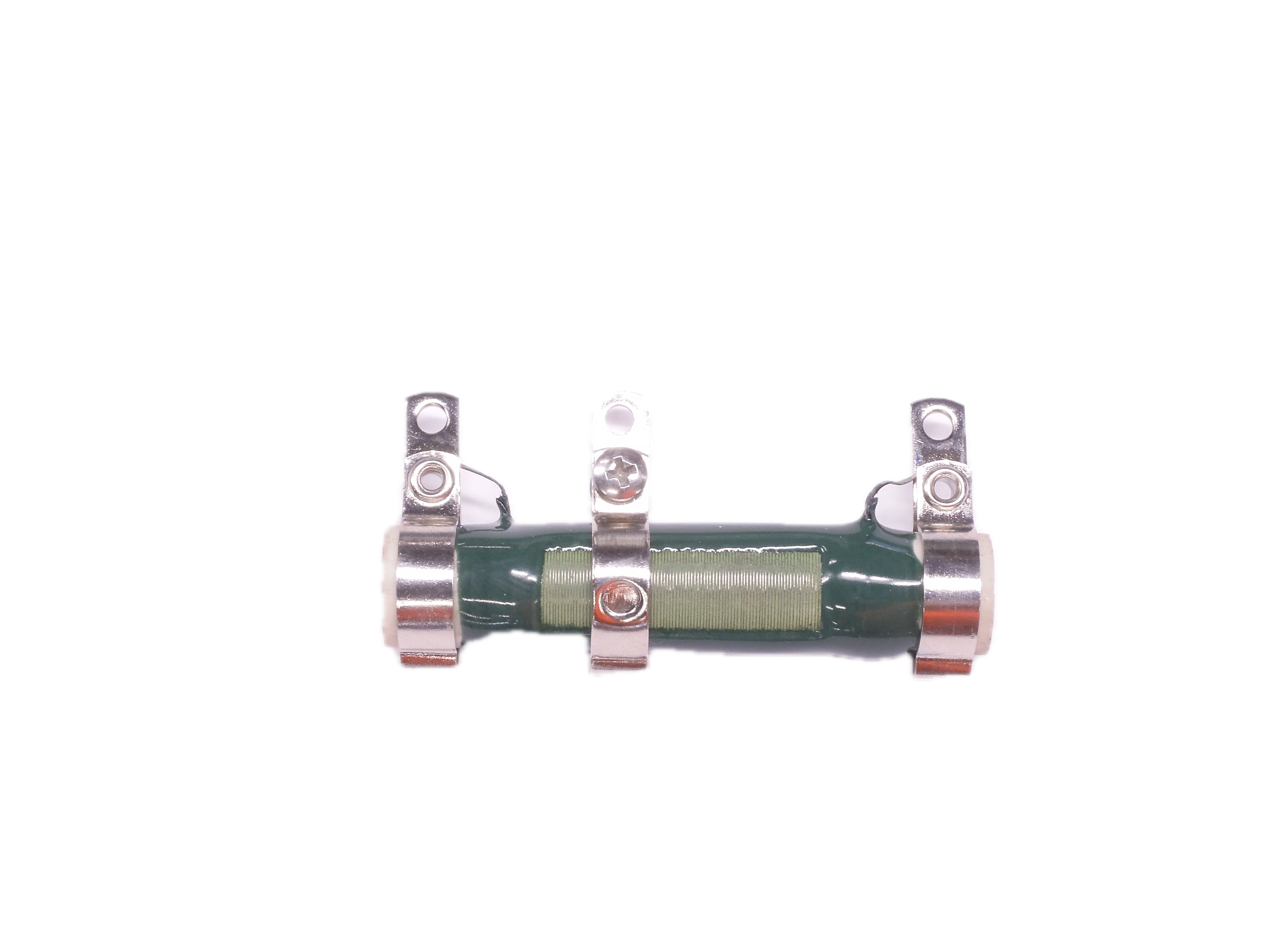

RSR TC 15
RSR TC 15
Supporto ceramico tubolare, progettati per condizioni ambientali critiche
La RS è una resistenza a filo avvolto su supporto ceramico tubolare rivestito di smalto vetroso. Lo scopo del rivestimento è quello (1) di garantire la protezione meccanica del filo, (2) di consentire una distribuzione uniforme del calore e (3) di limitare la dilatazione termica delle spire. Il rivestimento non ha funzione di isolamento elettrico. Lo smalto vetroso assicura la totale impermeabilità della resistenza. La terminazione a collarino prende il nome TC, mentre quella con i terminali a fascetta si chiama TS. La RS è disponibile sul sito nella versione a bassa induttanza, in questo caso prende il nome di RSN; con cursore di regolazione, in questo caso prende il nome di RCR; e con la presa intermedia fissa, in questo caso prende il nome di RCP. Quest'ultima non è acquistabile tramite ecommerce, occorre contattare il nostro ufficio commerciale: sales@dev.fairfild.com.
Overview Table
| Resistenza Minima |
1.6 |
| Resistenza Massima |
6200 |
| Tolleranza (%) |
+15% |
| Potenza Nominale Continuativa (W) |
15 |
| Grado di Protezione (IP) |
IP00 |
| Non Induttivo |
no |
| Tensione Isolamento assegnata (V) (Clarification on Voltage definitions.pdf) |
500 |
| Regolabile |
si |
| Presenza Termostato di Protezione |
no |
| UL |
no |
| Peso (kg) |
0.013 |
Per questo prodotto sono disponibili queste opzioni:*
valori ohmici fuori specifica,tolleranza sul valore ohmico 3%, 2%, 1%, 0,5%,collarino a vite trazione *Le opzioni devono essere ordinate separatamente. Contattare Fairfild direttamente.In quali settori è impiegata questa resistenza?
I principali settori di applicazione sono l’automazione industriale, il settore energetico e il settore ferroviario.Per quali tipi di applicazioni viene utilizzata?
Il prodotto viene impiegato: come elemento base nei circuiti di filtro di armonica, come elemento base per resistenze di messa a terra del neutro, come resistenza di carica e scarica condensatori nei circuiti RC, come resistenza di riscaldamento per quadri elettrici o anticondensa.Quali sono le caratteristiche elettriche?
La famiglia RS prevede 10 modelli con potenze nominali da 15 W fino 300 W e range di valore ohmico compreso tra 1.6 Ω e 91k Ω. La tensione nominale varia in funzione del modello.Quali sono le condizioni di sovraccarico?
La resistenza può essere sovraccaricata rispetto alla sua potenza nominale in funzione del ciclo di lavoro (tempo di inserzione e tempo a riposo). Per impulsi di durata inferiore al secondo il sovraccarico ammesso dipende anche dal valore ohmico. Per impulsi non ripetitivi vale la relazione 5 volte la potenza nominale per 10 secondi e 10 volte la potenza nominale per 5 secondi.Qual è la temperatura della resistenza?
La temperatura della resistenza dipende dalla potenza che deve dissipare. Numerosi fattori influenzano la capacità di dissipazione, si prega di consultare la nostra scheda tecnica per informazioni dettagliate. Nel grafico a pagina 3 del datasheet è possibile vedere la relazione tra la temperatura sulla resistenza e la potenza applicata per una resistenza posta orizzontalmente.
