RMS DATASHEET
UNGESCHUTZTER DRAHTWIDERSTAND
0.5KW ÷ 3.6KW
Kennzeichnung
Der Widerstand ist am Kragen mit einer nichtentfernbaren Hochtemperaturfarbe gekennzeichnet.
FAIRFILD – RMS 5 15R 5% WW/YY (Woche / Jahr)
Der Widerstand ist am Kragen mit einer nichtentfernbaren Hochtemperaturfarbe gekennzeichnet.
FAIRFILD – RMS 5 15R 5% WW/YY (Woche / Jahr)
Installation
Bei der Montage einer Gruppierung achten Sie bitte auf einen Abstand von mindestens 30 mm zwischen aufeinanderfolgenden Widerständen.
Bei der Montage einer Gruppierung achten Sie bitte auf einen Abstand von mindestens 30 mm zwischen aufeinanderfolgenden Widerständen.
Vewrpackung
Der Widerstand ist so verpackt, dass Transportschäden vermieden werden. Der Widerstand besteht aus Keramikteilen. Versehentliches Herunterfallen kann den Widerstand beschädigen. Mit Vorsicht zu handhaben.
Der Widerstand ist so verpackt, dass Transportschäden vermieden werden. Der Widerstand besteht aus Keramikteilen. Versehentliches Herunterfallen kann den Widerstand beschädigen. Mit Vorsicht zu handhaben.
Haftunsgausshluss
Die in diesem Datenblatt enthaltenen Informationen wurden sorgfältig geprüft. Fairfild ist nicht verantwortlich für Druckfehler oder Irrtümer. Alle Eigenschaften und Merkmale, die Gegenstand dieses Datenblatts sind, haben rein informativen Charakter. Die in diesem Datenblatt enthaltenen Informationen werden nur zu Informationszwecken angeboten und dürfen nicht als Garantie oder Zusicherung betrachtet werden, für die wir eine rechtliche Verantwortung übernehmen. Der Kunde trägt jede Verantwortung für den Gebrauch und die Anwendung von Fairfild-Produkten. Der Hersteller übernimmt keine Verantwortung für Schäden an Personen oder Sachen im Falle unsachgemäßen Gebrauchs. Fairfild behält sich das Recht vor, Spezifikationen ohne vorherige Ankündigung zu ändern.
Die in diesem Datenblatt enthaltenen Informationen wurden sorgfältig geprüft. Fairfild ist nicht verantwortlich für Druckfehler oder Irrtümer. Alle Eigenschaften und Merkmale, die Gegenstand dieses Datenblatts sind, haben rein informativen Charakter. Die in diesem Datenblatt enthaltenen Informationen werden nur zu Informationszwecken angeboten und dürfen nicht als Garantie oder Zusicherung betrachtet werden, für die wir eine rechtliche Verantwortung übernehmen. Der Kunde trägt jede Verantwortung für den Gebrauch und die Anwendung von Fairfild-Produkten. Der Hersteller übernimmt keine Verantwortung für Schäden an Personen oder Sachen im Falle unsachgemäßen Gebrauchs. Fairfild behält sich das Recht vor, Spezifikationen ohne vorherige Ankündigung zu ändern.
Copyright
Dieses Datenblatt unterliegt dem Urheberrecht. Fairfild behält sich alle Rechte für Übersetzungen in jeglichen Sprachen, Neuauflagen und Wiederverwendung von Abbildungen vor.
Diese Publikation darf ohne vorherige schriftliche Genehmigung von Fairfild Italien weder elektronisch noch mechanisch, durch Fotokopie oder in sonstiger Form reproduziert oder weitergegeben werden. Verstöße ziehen rechtliche Schritte nach sich und werden mit Geldstrafen, Entschädigungen für die entstandenen Kosten und Rechtskosten nach dem italischen Urheberrechtsgesetz und den Regelungen, die innerhalb der Europäischen Union gelten, geahndet.
Dieses Datenblatt unterliegt dem Urheberrecht. Fairfild behält sich alle Rechte für Übersetzungen in jeglichen Sprachen, Neuauflagen und Wiederverwendung von Abbildungen vor.
Diese Publikation darf ohne vorherige schriftliche Genehmigung von Fairfild Italien weder elektronisch noch mechanisch, durch Fotokopie oder in sonstiger Form reproduziert oder weitergegeben werden. Verstöße ziehen rechtliche Schritte nach sich und werden mit Geldstrafen, Entschädigungen für die entstandenen Kosten und Rechtskosten nach dem italischen Urheberrechtsgesetz und den Regelungen, die innerhalb der Europäischen Union gelten, geahndet.
Bestellinformationen
RMS/Y M RRRR 5% (Glimmer)
Y R : Version Abgreifschelle N : nicht induktive Version
MICA (GLIMMER; am Ende der Beschreibung) : M Modell 5, 6, 7, 8, 9, 10
RRRR Widerstandswert (nominal bei 20°C)
Beispiel
RMSN 5 15R 5%
RMS ist der Produktname
N bedeutet, dass der Widerstand in der nicht induktiven Version ist
15R bedeutet, dass 15 Ω der nominale Ohmwert bei 20°C ist
5% ist die Ohmwert-Toleranz. In diesem Fall wird der Widerstandswert akzeptiert, wenn er zwischen 14.25 Ω ÷ 15.75 Ω liegt.
Hinweis: Die Ohmwert-Toleranz für Abgreifschellen liegt normalerweise bei -0+15%; die Ohmwert-Toleranz für Standardwiderstände liegt normalerweise bei ±5%

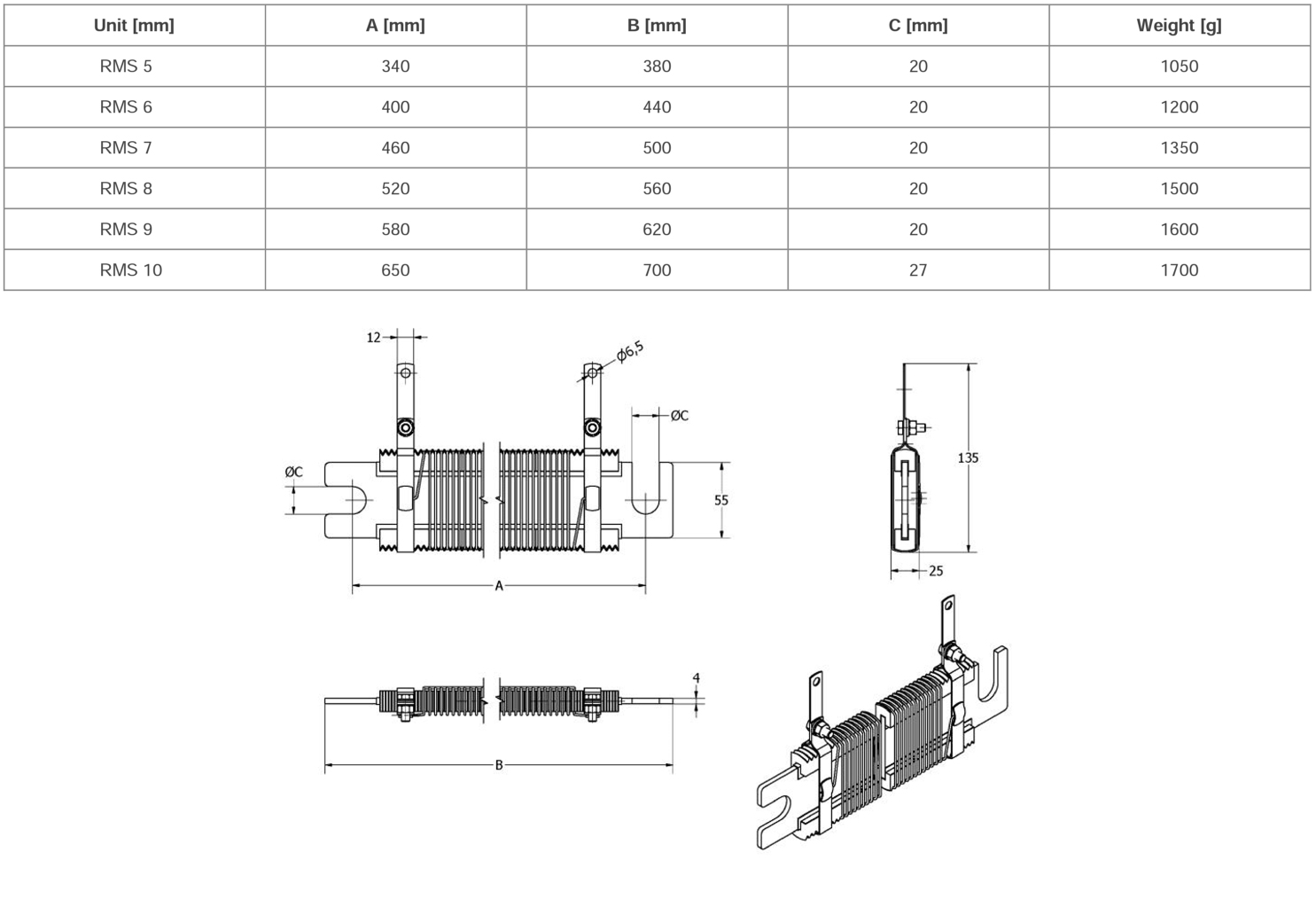

Die Abbildung auf Seite 1 bezieht sich auf RMS 6 Axial mit flachem Edelstahlträger.
RMS/Y M RRRR 5% (Glimmer)
Y R : Version Abgreifschelle N : nicht induktive Version
MICA (GLIMMER; am Ende der Beschreibung) : M Modell 5, 6, 7, 8, 9, 10
RRRR Widerstandswert (nominal bei 20°C)
Beispiel
RMSN 5 15R 5%
RMS ist der Produktname
N bedeutet, dass der Widerstand in der nicht induktiven Version ist
15R bedeutet, dass 15 Ω der nominale Ohmwert bei 20°C ist
5% ist die Ohmwert-Toleranz. In diesem Fall wird der Widerstandswert akzeptiert, wenn er zwischen 14.25 Ω ÷ 15.75 Ω liegt.
Hinweis: Die Ohmwert-Toleranz für Abgreifschellen liegt normalerweise bei -0+15%; die Ohmwert-Toleranz für Standardwiderstände liegt normalerweise bei ±5%
Die Abbildung auf Seite 1 bezieht sich auf RMS 6 Axial mit flachem Edelstahlträger.
